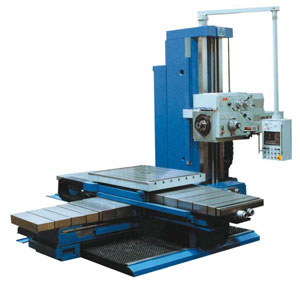

WMG BMT 105 DRO
|
. |
|
SPEZIFIKATION
• Spindeldurchmesser 105 mm
(110mm optional)
• Werkzeugaufnahmekegel
ISO 50
• 15
kW Spindelhauptantrieb
• Spindeldrehzahl
16-1600 U/min (18 Stufen)
• 2100 mm Tischquerverstellung (X-Achse)
• 1800
mm Spindelstocksenkrechtverstellung
(Y- Achse)
• 1600 mm Tischlängsverstellung (Z-Achse)
• 700 mm Bohrspindelaxialverstellung (W)
• Tischaufspannfläche
1400 x 1600 mm
• Maximale
Tischbelastung 6000 kg
• Eilgang (X, Y, Z) 2500 mm/min
• Eilgang (W) 1250 mm/min
TECHNISCHE MERKMALE
• Gehärtete und geschliffene
Führungsbahnen
• Gegenführungen mit Gleitbahnenbelag
• HEIDENHAIN Linearmaßstäbe für X, Y, Z
• HEIDENHAIN Drehgeber für B und Spindel
• Hydraulische Klemmung für alle Achsen
• Automatische Werkzeugspannung
• Kugelrollspindeln für X, Y, Z und W
• Hauptmotor für Spindel und Vorschübe
• Eilgänge mit separatem Eilgangmotor
am Verteilergetriebe
• Positionsanzeige HEIDENHAIN Positip 855
für X, Y, Z, und B
• Automatische Ölschmierung
SONDERZUBEHÖR
• Senkrechtfräsapparat
• 2-Achsen-Fräskopf mit Pinole
• Universalfräsapparat
• Abnehmbare Planscheibe
• Stützlager
• Setzstock
• Winkelaufspannvorrichtung
• Positionsanzeige für W-Achse
• Gewindeschneideinrichtung mit
Wechselrädern in mm und Zoll
• Kühlmittel durch die Spindel
|
. |
