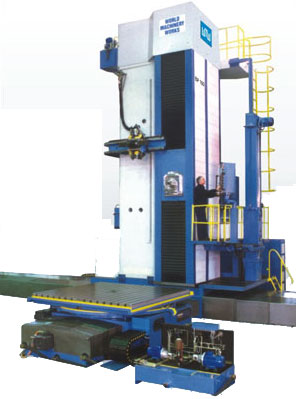

WMG Baureihe BP mit Traghülse


TECHNISCHE MERKMALE

• Zahnstangen und Doppelritzelantrieb für X
• Kugelrollspindeln für Y-, Z- und W-Achsen
• Hydrostatische Führungsbahnen für X-, Y-
   und W-Achsen (ab Baugröße 160)
• Werkzeug-Schnellspannung
• Kompensation der Werkzeugträger-Absenkung
• HEIDENHAIN Meßsystem für alle Achsen
• HEIDENHAIN, SIEMENS o.a. CNC-Steuerung
• SIEMENS Motore Hydraulik-Baugruppen von
  REXROTH/VICKERS/ATOS
• Teleskopabdeckung
  der X- und Y-Achsen

SONDERZUBEHÖR

• Senkrechtfräsapparat
• Abnehmbare Planscheibe
• Winkelaufspannvorrichtung
• Aufspannplatten (6000/4000 x 2000 mm)
• 2-Achsen-Drehtische
• Automatische Werkzeugwechsler
  für 30 - 120 Werkzeuge

 .
. .

    Serie I   Serie II
Spezifikation .
BP 130
BP 150
BP 160
BP 180
Spindel
Durchmesser
Kegel
Hauptantrieb
Drehzahl
Max.Geschwindigkeit*

mm
-
kW
U/min
U/min




130
ISO 50
37
5 -3000
2000




150
ISO 50
37
5 -3000
2000


160
ISO 50
60
4 -1000
2000*

180
ISO 50
60
4 -1000
2000*
Traghülse
Querschnitt

mm x mm

380 x 380

380 x 380

500 x 500

500 x 500
Fahrweg
Ständer (X-Achse)
Spindelstock (Y-Achse)
Traghülse (Z-Achse)
Spindel (W-Achse)

mm
mm
mm
mm

4000+nx1000
2500/3000/3500
800/1000
800

4000+nx1000
2500/3000/3500
800/1000
800

5000+nx1000
3000 - 5000
1000
800/1000

5000+nx1000
3000 - 5000
1000
800/1000
Eilgang
X-,Y-Achse
Z-,W-Achse
mm/min
mm/min
12000
6000
12000
6000
12000
6000
12000
6000

* Optional: Spindelstock mit ZF Getriebe und 52 kW Hauptantrieb



 .
