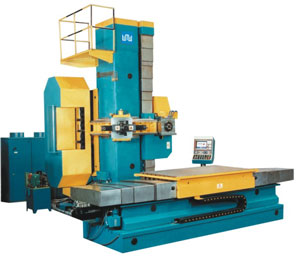

WMG Baureihe FK 1000
0
|
. |
|
TECHNISCHE MERKMALE
• Spindeldrehzahl
2000 U/min
• SIEMENS Hauptmotor, 28 kW
• Werkzeugaufnahmekegel ISO 50
• Kugelrollspindeln für die
X-Achse (bis 4000 mm)
• Zahnstangen und Doppelritzelantrieb
für X > 4000 mm
• Autom. Werkzeugwechsler
für 40 oder 60 Werkzeuge
• SIEMENS AC-Vorschubmotore
• Erweiterte Fahrwege (Option)
• CNC-Steuerung von HEIDENHAIN,
SIEMENS o.a.
• Spindelstock mit Traghülse und
Bohrspindel mit 500 mm Fahrweg (Option)
• HEIDENHAIN Meßsystem
FK
1000 L
• Aufspannplatte:
4000x
1500 mm
X=2000/3000/4000 mm
Y=1200/1500/1800 mm
W =1000 mm
FK
1000 LX
• Aufspannplatte:
nx4000x 1500 mm
X=6400/7500/9250 /
12,100/14,900 mm
Y=1200/1500/1800 mm
W=1000 mm
FK
1000 T
• Verschiebetische:
2200x1250 mm
• Max.
Tischbelastung:12 t
X=2000 mm
3200x1250 mm
• Max.
Tischbelastung:18 t
X=3000 mm
Y=1200/1500/1800 mm
W= 1000 mm
Z=1200 mm
FK 1000 TR/TRX
• Kreuzbett
mit Drehtisch
1220x1524 mm
• Max.
Tischbelastung: 5 t (TR)
X=1800/2400/3000 mm
• Drehtisch
1700x2000 mm
• Max. Tischbelastung: 10 t (TRX)
X=3000/3500 mm
Y=1200/1500/1800 mm
W=1000 mm
Z=1200 mm
|
. |
