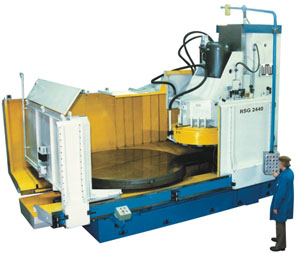

WMG Rundtisch-Flachschleifmaschinen
mit vertikaler Spindel Baureihe RSG
TECHNISCHE MERKMALE

• Mechanische oder
   elektromagnetische Planscheibe
• Rundum-Schutz des Arbeitsbereiches
• Kühlmitteleinrichtung
• Schmiermitteleinheit
• Zentrales Bedienpendel
• Sonderzubehör auf Anfrage

 ..
. .

Spezifikation
-
 RSG
1000
RSG
1600
RSG
2200
RSG
2440
 RSG
6700
Rundtischdurchmesser
mm
1000
1680
2200
2440
 6604
Max. Werkstückgewicht t
1
4.5
6
6
 50
Drehzahl/Tisch

 U/min

 6–36
(6 Stufen)
 6–16
(4 Stufen)
 6–16
(4 Stufen)
 4–13
(4 Stufen)
 1–10
(kontinuierlich)
Schleifkörperdurchmesser
mm
560
 1016
1321
1474
 3505
Spindeldrehzahl U/min 730 440 330 300 115
Senkrechtvorschub

 mm/min

 0.075–1.6
(24 Stufen)		 0.1–2.4
(24 Stufen)		 0.1–2.4
(24 Stufen)		 0.1–2.0
(24 Stufen)		 0.085–3.0
(kontinuierlich)
Leistung Spindelmotor kW 30 150 150 184 440
Eilgang mm/min 552 290 290 290 330



..
