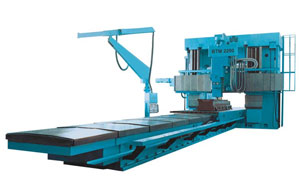

WMG Portalfräsmaschinen Baureihe BTM mit verstellbarem Querträger


TECHNISCHE MERKMALE

• Standardausführung mit einem Tisch
• Sonderausführung mit Doppeltisch
• CNC-Steuerung von HEIDENHAIN,
  SIEMENS u.a.
• Sonderzubehör auf Anfrage





 .
. .

Spezifikation .
Verstellbarer Querträger
Modell
BTM 1600
BTM 2200
Tischabmessung
mm
1x4000x1620
2x3000x1620
1x4000x2200
2x4000x2200
Maximale Tischbelastung kg/m2
4000
4000
Tischlängsbewegung (X)
mm
4600/7300
 4600/8980
Querträgersenkrechtbewegung (W)
mm
1800
1600
Fräsapparatwaagerechtbewegung (Y)
mm
2880
3400
Frässpindelsenkrechtbewegung (Z)
mm
1000
1000
Werkzeugaufnahmekegel – ISO 60 ISO 60
Spindeldrehzahl U/min 10-500 10-500
Leistung Hauptantrieb kW 60 60
Durchgang zwischen Ständern mm 2160 2660



.
