WMG

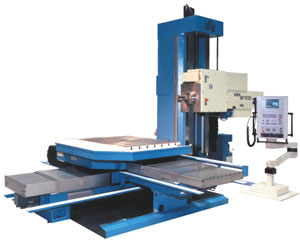

BMT 105 CNC / WMG BMT 115 CNC
|
. |
|
SPEZIFIKATION
• Spindeldurchmesser 105 mm/110 mm/115 mm
• Werkzeugaufnahmekegel ISO 50
• 30 kW Spindelhauptantrieb
• Spindeldrehzahl 5 - 3000 U/min (stufenlos)
• 2000 mm Tischquerverstellung (X-Achse)
• 1600 mm Spindelstocksenkrechtverstellung
(Y-Achse)
• 1600 mm Tischlängsverstellung (Z-Achse)
• 700 mm Bohrspindelaxialverstellung
(W-Achse)
• Tischaufspannfläche 1400 x 1600 mm
• Maximale Tischbelastung 6000 kg
• Eilgang 12000 mm/min (X,Y,Z)
• Eilgang 6000 mm/min (W)
TECHNISCHE
MERKMALE
• Gehärtete und geschliffene
Führungsbahnen
• Gegenführungen mit Gleitbahnenbeiag
• Doppelwandige Ständerkonstruktion
mit breiten Führungsbahnen
• Spindelstock mit ZF Getriebe und
SIEMENS Hauptmotor (elektrisch
geschaltet)
• HEIDENHAIN Linearmaßstäbe
für X, Y, Z und W
• HEIDENHAIN Drehgeber für B
• Hydraulische Klemmung für B und W
• Hydromechanische
Werkzeugschnellspannung
• Kugetrollspindein für X, Y, Z und W
• SIEMENS AC Vorschubmotore (5)
und Elektrik
• Bahnsteuerung von HEIDENHAIN,
SIEMENS o.a. Herstellern
• Automatische Ölschmierung
SONDERZUBEHÖR
• Senkrechtfräsapparat
• 2-Achsen-Fräskopf mit Pinole
• Universalfräsapparat
• Abnehmbare Planscheibe
• Stützlager
• Winkelaufspannvorrichtung
• Automatischer Werkzeugwechsler
fŸr 30 oder 40 Werkzeuge
• Kühlmittel durch die Spindel
|
. |
