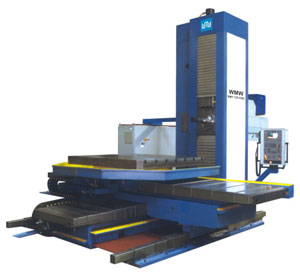

WMG BMT 125 CNC
|
. |
|
SPEZIFIKATION
• Spindeldurchmesser 125 mm
• Werkzeugaufnahmekegel ISO 50
• 37 kW Spindelhauptantrieb
• Spindeldrehzahl 10 - 3000 U/min (2 Stufen)
(optional 10 - 4000 U/min)
• 2500 mm Tischquerverstellung (X-Achse)
• 1950 mm Spindelstocksenkrechtverstellung
(Y- Achse)
• 1800 mm Tischlängsverstellung (Z-Achse)
• 800 mm Bohrspindelaxialverstellung
(W-Achse)
• Tischaufspannfläche 1750 x 2000 mm
• Maximale Tischbelastung 10000 kg
• Eilgang 12000 mm/min (X, Y, Z)
• Eilgang 6000 mm/min (W)
TECHNISCHE
MERKMALE
• Gehärtete und geschliffene
Führungsbahnen
• Gegenführungen mit Gleitbahnenbelag
kombiniert mit Rollenführungen
• Nitriergehärtete Bohrspindel
• HEIDENHAIN Linearmaßstäbe für
X, Y, Z und W
• HEIDENHAIN Drehgeber für B und C
• Hydraulische Klemmung für B
• Hydromechanische
Werkzeugschnellspannung
• Hydraulisch geschaltetes Getriebe
• Kugelrollspindein für X, Y, Z und W
• SIEMENS Motore und Elektrik
• Bahnsteuerung von HEIDENHAIN,
SIEMENS o.a. Herstellern
• Hydraulik-Baugruppen von ATOS/VICKERS
SONDERZUBEHÖR
• Senkrechtfräsapparat
• 2-Achsenfräskopf mit Pinole
• Universalfräsapparat
• Abnehmbare Planscheibe
• Stützlager
• Winkelaufspannvorrichtung
• Automatischer.Werkzeugwechsler für 30,
40, oder 60 Werkzeuge
• Kühlmittel durch die Spindel
• Koordinatenmeßsystem (HEIDENHEIM)
|
. |
