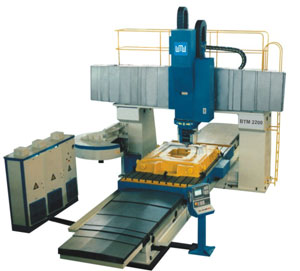

WMG Portalfräsmaschinen Baureihe BTM mit festem Querträger
TECHNISCHE MERKMALE

• Standardausführung mit einem Tisch
• Sonderausführung mit Doppeltisch
• CNC-Steuerung von HEIDENHAIN,
  SIEMENS u.a.
• Sonderzubehör auf Anfrage
 ..
. .

Spezifikation
 .
BTM 1600
BTM 2200
Tischabmessung
mm
4000x1620
4000x2200
Maximale Tischbelastung kg/m2
4000
4000
Tischlängsbewegung (X)
mm
4600
 4600
Fräsapparatwaagerechtbewegung (Y)
mm
2900
3800
Frässpindelsenkrechtbewegung (Z)
mm
1000
1000
Werkzeugaufnahmekegel
-
ISO 50
ISO 50
Spindeldrehzahl U/min 10–2000 10–2000
Leistung Hauptantrieb kW 30 30
Durchgang zwischen Ständern mm 2600 3200
Max. Abstand zwischen Tisch und Spindelspitze
mm
1050(1550)
1050(1550)
..
