WMG

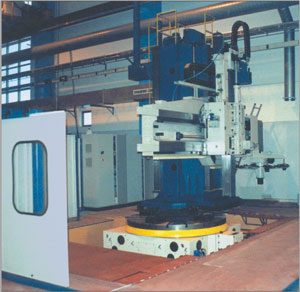

Vertikal-Drehmaschine in offener Einstanderbauweise VLO 20
|
Unsere
Baureihe VLO wurde komplettiert. Wir bieten jetzt auch
Maschinen mit Planscheibendurchmesser 2500, 3000 und 4000
mm
und mit Bearbeitungsdurchmesser bis 7000 mm an!
|
|
. |
|
VARIANTEN
•
Mit CNC-Steuerung
• Bearbeitungszentren mit einem
oder zwei Werkzeugwechslern
SPEZIFIKATION - MODELL VLO 20
•
Tischdurchmesser: 2000 mm
• Max. Werkstückdurchmesser: 4500 mm
• Max. Drehhöhe: 2250 mm
• Max. Werkstückgewicht: 25 t
• Tischdrehzahl (4 Stufen): 1,43 - 250 U/min
• Leistung Hauptmotor: 60 kW
• Tischbewegung (W): 1300 mm
• Querträgersenkrechtbewegung (Y):
1500 mm
• Werkzeugsupport
Waagerechtbewegung (X, X1):
1500; 1300 mm
Schwenkwinkel: ± 30°
• Stößelhub (Z): 1500 mm
• Aufnahmekegel Frässpindel: ISO 50
• Frässpindel-Drehzahl (2 Stufen):
10 - 2000 U/min
(optional 10 - 3000 U/min)
• Leistung Frässpindelantrieb: 28 kW
TECHNISCHE MERKMALE
• Kugelrollspindeln für X und Z
• HEIDENHAIN Linearmaßstäbe oder
Drehgeber für X, Y, Z und W
• Drehgeber für C
• Hydraulische Gewichtsentlastung
des Stößels
• Mechanisches Klemmen, hydraulisches
Lösen der Y-Achse
• Hydraulisches Klemmen und Lösen
der X-, Z- und W-Achsen
• Mechanisches Spannen und hydraulisches
Lösen der Werkzeuge
• SIEMENS AC Motore und Elektrik
• SIEMENS CNC-Steuerung
SONDERZUBEHÖR
• Universalfräskopf
• Schleifkopf
• Ein oder zwei Werkzeugmagazine
für 16 Werkzeuge
• Bedienerplattform
|
. |
